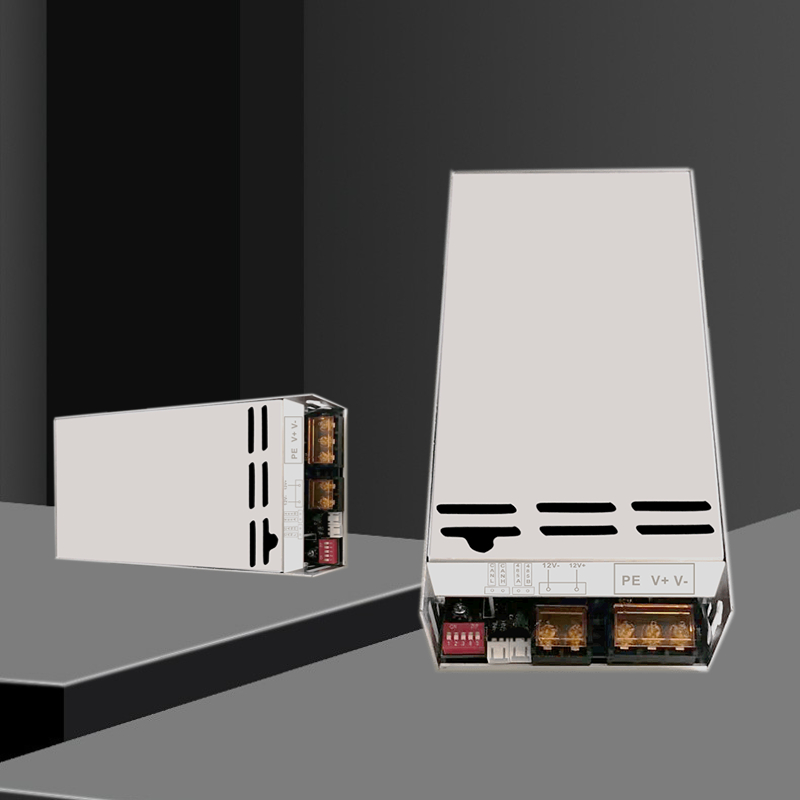

CY-0113/300W DC DC隔离电源

- DC DC隔离电源
- 高效率 I 低功耗
- 金属外壳 I 坚固耐用
- 自然散热
适用于工业DC DC电源供电辅助电源
  • 技术参数



    输入规格

    项目

    单位

    最小值

    典型值

    最大值

    备注

    DC输入电压范围 Vdc 42 / 58

    额定输入电压范围

    Vdc

    /

    /

    /

    典型工作电压范围

    输入电流

    A

    /

    /

    ﹤10

    42Vdc,满载

    待机损耗

    W

    /

    /

    3



    效率

    %

    93

    /

    /

    48输入,满载





    输出规格

    技术要求

    额定输出电压

    12

    Vdc



    额定输出电流

    25

    A

    输出最小电流

    0

    A



    稳压精度

    ±0.6%





    输出纹波及噪声

    200

    mVp-p

    限制带宽20MHz,负载端并0.1μF和10μF电容

    开、关机过冲幅度

    5%





    电压调整率

    3





    空载功耗

    5

    W



     起机时间 3 S
    工作效率 ≥93





    保护措施

    技术要求

    输出限流保护

    保护点

    120%~150% Iout

    A



    输出过压保护

    保护点

    15V

    V



    保护功能

    过压,过流,过温,短路。(长时间短路可恢复)



    >>>>

    功能描述

              CY0113-12V-25A电源具有高效率、低成本的DC DC隔离电源模块

                输入电压范围:42Vdc~58Vdc

          电源输出最大功率:300W



          最大电流:25A



          输出电压:12Vdc



          电源具有输出短路保护、过温保护、输出过流保护等功能



    >>>>

    保护功能说明



                 温度保护:充电器内部温度超过105度时上报过温信息,超过120度进入保护(关断电源)。



                短路保护:输出等效负载等效小于1欧姆,持续16秒,短路保护,关机。



                过流保护:输出电流大于1.2Iout时降低输出电压。



    >>>>

    机械结构及标签






    •
    >>>>

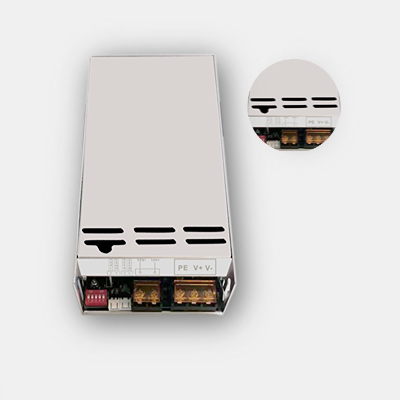

    外形、接口端子



    >>>>

    外形、接口端子表





    安装示意图










      右侧安装尺寸示意图(单位:mm,误差:±0.5mm)




      仰视安装尺寸示意图(单位:mm,误差:±0.5mm)






    >>>>





    >>>>

    售后承诺和售后服务保障



    质量承诺

     质量承诺期限不少于1超过1年可适当收取维修费用或报废

    售后服务

     电源质保期损坏,我公司1周内负责维修或更换,并出示相应说明



    >>>>

    包装、存放、运输要求



    - 外包装标签

       严格符合公司包装箱标签要求

    - 包装说明

       每一箱24台,内用刀卡分开

    - 存放要求

       产品应存放在-10--40℃和相对湿度不大于80%的干燥、通风、无腐蚀性气体影响的库房内

    - 运输说明

       产品运输时有牢固的包装箱。箱外面有符合相关国标规定且有“小心轻放”、“防潮”等标

       志。运输中应避免雨、雪的直接淋袭和机械撞击。
