CY-0138/750W仓控集成二合一换电柜充电器

- 仓控集成二合一充电器
- 交流输入电压实时上报
- 电池充电中及充满电LED指示
- 仓内温度检测
- 产品带一路CAN总线和一路485总线
- 灭火器控制
- 门控锁控制
适用于各种智能换电池柜等锂电池充电

  •

    技术参数



    输入规格


    项目

    单位

    最小值

    典型值

    最大值

    备注

    额定输入电压范围

    Vac

    85

    /

    300

    典型工作电压范围

    输入电流

    A

    /

    /

    		 5

    176Vac，满载

    待机损耗

    W

    /

    /

    3

    不发开机指令，电源待机损耗

    输入冲击电流

    		 A / / 40

    220Vac/50Hz输入，满载，冷启动，高温50℃。

    功率因数

    		 / 0.98 / /

    220Vac/50Hz输入，100%负载≥0.99，50%≥0.98

    效率



    %



    91

    /

    /

    220Vac/50Hz输入，48V输出，满载
    92 / /

    220Vac/50Hz输入，60V输出，满载
    93 / /

    220Vac/50Hz输入，72V输出，满载

    输出规格

    项 目

    技术要求

    单 位

    备 注

    额定输出电压

    40-84

    Vdc

    匹配48V/60V/70V电池

    额定输出电流

    15

    A

    		 最大

    输出最小电流

    0

    A


    功率 750 W

    稳压精度

    ±1%





    输出纹波及噪声

    2%Vout

    mVp-p

    恒流状态下，纹波噪声最大不超过输出电压的2%

    开、关机过冲幅度

    5%





    电压调整率

    1％




     起机时间 ≤5 S

    发开机指令后，电源起机时间。



    保护措施

    项 目

    技术要求

    单 位

    备 注

    输入欠压保护

    欠压点

    		 84（最小）

    V

    上位机发指令后才会开机

    输入过压保护

    过压点

    		 280（最大）

    V

    上位机发指令后才会开机

    输出过压保护

    保护点

    Vout+2.5V

    V



    其他保护功能

    过温保护、电池反接保护、通讯中断、充电超时、NTC故障等。



    >>>>
    保护功能说明

    温度保护：电源自动检测器件温度，温度超高时，电源会自动降额，温度降低后电源功率会恢复。

    短路保护：30S内自恢复，30S后自动关机，需重新发开机指令才会重新开机。

    过温保护：电源自动检测器件温度，温度超高时，电源会自动降额，温度降低后电源功率会恢复。

    电池反接保护：电池反接，电源不开机。

    通讯中断：充电器120S内，没有收到主控命令，自动关机。

    充电超时：持续充电超过10小时，电源关机。

    NTC故障：

    1）温度<-30℃（NTC开路可能）， 持续超过5分钟关机。

    2）温度>125℃（NTC短路可能）， 15秒关机。

    其他功能




    项 目

    说明

    备 注

    输入交流电压上报，原边PFC电压上报

    CAN上报



    输出防打火

    输出有继电器，当继电器两侧电压相近时才吸合继电器，防止输出端打火。



    无电流关机

    开机无电流，10分钟后自动关机，开机后有电流，然后无电流20分钟后自动关机。



    充满提示和关机

    A）充电电流<2A，持续64秒，提示充满，转为恒流浮充。

    B）120分钟后，或者无电流20分钟后，执行关机。





    >>>>

    产品特性

     电池充电中及充满电LED指示 I 交流输入电压实时上报

    仓内温度检测 I 产品带一路CAN总线和一路485总线

    灭火器控制  I  门控锁控制

    产品有输入过压保护，输出短路保护，过流保护，过温保护，过充保护，电池反接保护，通信中断超

    时保护。

    >>>>

    应用场景




    适用于各种智能换电池柜等锂电池充电。


    >>>>
    机械结构及标签





    >>>>

    外形、接口端子





    >>>>

    外形、接口端子





    >>>>

    外形、接口端子表

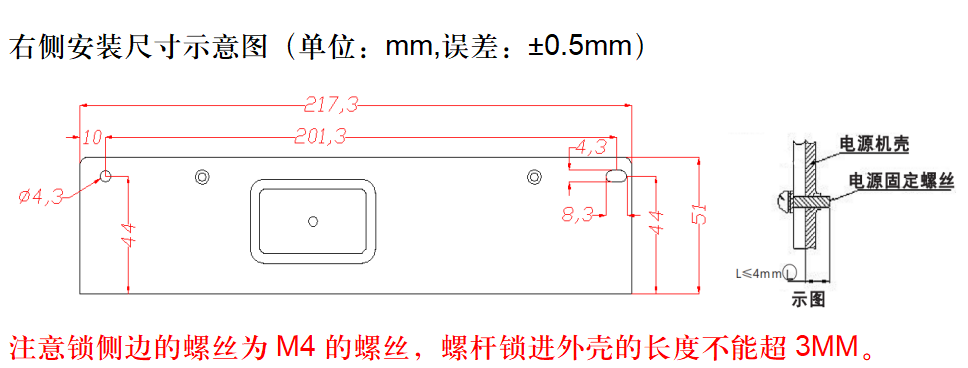

    安装示意图











    >>>>售后承诺和售后服务保障



    质量承诺

     质量承诺期限不少于1年，超过1年可适当收取维修费用或报废

    售后服务

     电源质保期损坏，我公司1周内负责维修或更换，并出示相应说明



    >>>>

    包装、存放、运输要求

    - 外包装标签

       严格符合公司包装箱标签要求

    - 包装说明

       每一箱16台，内用刀卡分开

    - 存放要求

       产品应存放在-10--40℃和相对湿度不大于80%的干燥、通风、无腐蚀性气体影响的库房内

    - 运输说明

       产品运输时有牢固的包装箱。箱外面有符合相关国标规定且有“小心轻放”、“防潮”等标

       志。运输中应避免雨、雪的直接淋袭和机械撞击。









    ​
