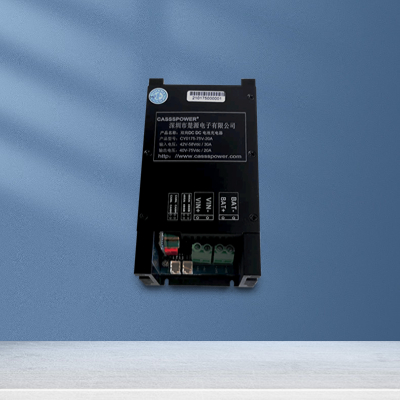

CY-0175/1200W双向DC DC换电柜专用电源模块

- 1200W双向输入输出电压变换
- 带485或CAN通信
- 支持远程升级软件
- 自动识别电池类型
- 有电池拔插时灭弧电路
- 可对36V/48V/60V锂电电池系统充电
- 通讯方式灵活,有双485冗余设计及CAN通讯
- 充电电流纹波极小 I 快速起动充电
- 高转换效率 I 极小漏电流
- 多重保护措施
- 换电柜专用充电器
  •

    技术参数



    输入规格


    项目

    单位

    最小值

    典型值

    最大值

    备注

    直流输入电压范围

    Vdc

    42

    54

    58



    输入电流

    A

    /

    /

    30



    输出规格

    项 目

    技术要求

    单 位

    备 注

    额定输出电压

    40-75

    Vdc



    额定输出电流

    20

    A



    输出最小电流

    0

    A


    功率 1200 W



    电压调整率(恒压)

    2

    ±%



    输出纹波及噪声

    200

    mVp-p

    限制带宽20MHz,负载端并0.1μF和10μF电容

    开、关机过冲幅度

    5%





    双向工作效率

    ≥96.5

    %

    恒压状态下,电流枪测试纹波电流峰峰值。



    备电输出电压

    48 V

    42V-58V内可设置

    备电输出电流

    20 A



    保护措施

    项 目

    技术要求

    单 位

    备 注

    输入欠压保护

    欠压点

    38(最小)

    V


    恢复点 41.5

    输入过压保护

    过压点

    62

    V



    恢复点 59

    输出过压保护

    过压点

    90 V
    恢复点 76

    输出限流保护

    保护点 20(最大) A

    其他保护功能

    过温保护、电池反接保护、通讯中断、充电超NTC故障等。



    >>>>
    保护功能说明

    短路保护:30S内自恢复,30S后自动关机,需重新发开机指令才会重新开机。

    过温保护:130℃保护,60℃恢复

    过温降额:当线圈内部温度大于105度每30秒钟,输出功率在现有基础上降 3.125%,直到0,当温度小于                    105度,每60秒钟,输出功率在现有基础上增 3.125%,直到额定功率。

    电池反接保护:电池反接,电源不开机。

    通讯中断:充电器120S内,没有收到主控命令,自动关机。

    充电超时:持续充电超过10小时,电源关机。

    NTC故障:

    1)温度<-30℃(NTC开路可能), 持续超过5分钟关机。

    2)温度>125℃(NTC短路可能), 15秒关机。

    其他功能



    说明

    输出防打火

    输出有对顶管,当对顶管两侧电压相近时才打开对顶管,防止输出端打火。



    备电功能

    上位机指定主机,自动备电

    BUS掉到48V,所有样机停机

    BUS掉到47V,备电样机备电

    主从关系

    主机备电其他停机



    备电输出电压

    42V-58V内可设置,默认48V



    备电输出电流

    20A



    备电恢复充电功能

    指令恢复



    BUS恢复电压

    ≥52.5V





    >>>>

    产品特性

    -- 1200W双向输入输出电压变换
    - 带485或CAN通信
    - 支持远程升级软件
    - 自动识别电池类型
    - 有电池拔插时灭弧电路
    - 可对36V/48V/60V锂电电池系统充电

    - 通讯方式灵活,有双485冗余设计及CAN通讯
    - 充电电流纹波极小 I 快速起动充电
    - 高转换效率 I 极小漏电流
    - 多重保护措施


    >>>>

    应用场景

    换电柜专用充电器。



    >>>>

    产品标签





    >>>>

    外形、接口端子表












    >>>>售后承诺和售后服务保障



    质量承诺

     质量承诺期限不少于2年,超过2年可适当收取维修费用或报废

    售后服务

     电源质保期损坏,我公司1周内负责维修或更换,并出示相应说明



    >>>>

    包装、存放、运输要求

    - 外包装标签

       严格符合公司包装箱标签要求

    - 包装说明

       每一箱24台,内用刀卡分开

    - 存放要求

       产品应存放在-10--40℃和相对湿度不大于80%的干燥、通风、无腐蚀性气体影响的库房内

    - 运输说明

       产品运输时有牢固的包装箱。箱外面有符合相关国标规定且有“小心轻放”、“防潮”等标

       志。运输中应避免雨、雪的直接淋袭和机械撞击。
